深度剖析：增量式编码器规范安装流程与方法详述

更新时间：2026-04-01

浏览次数：3

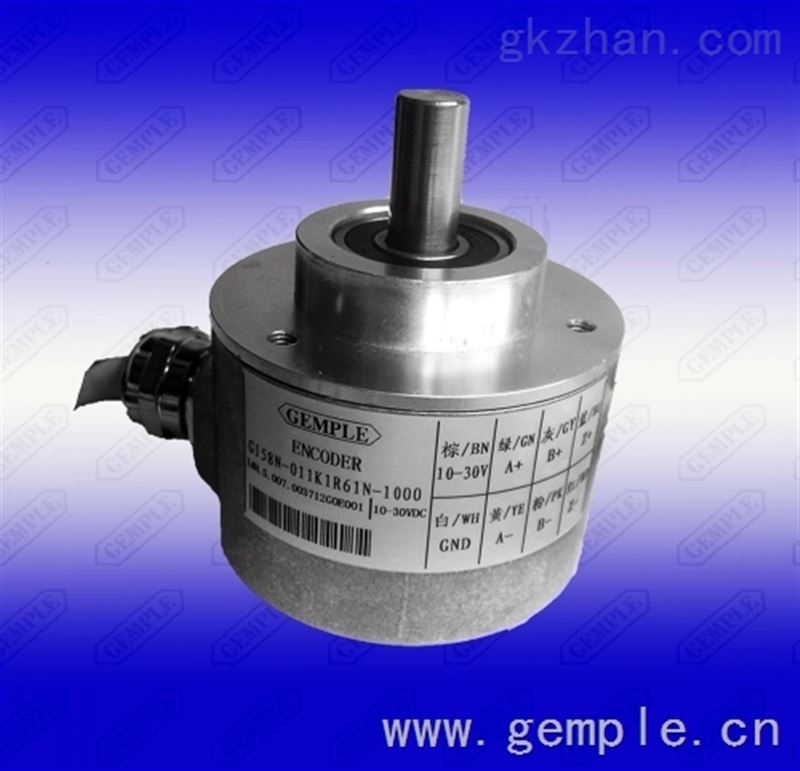

　　增量式编码器作为工业自动化中测量转速、位置和方向的核心传感元件，广泛应用于伺服电机、数控机床、机器人等高精度设备。其输出依赖于光栅盘与光电检测的精密配合，安装稍有偏差，便会导致信号失真、计数错误甚至系统失控。为确保增量式编码器转得准、读得稳，必须严格遵循以下六大安装步骤：

　　1、选择匹配型号并确认机械接口

　　安装前核对轴径、安装孔距、防护等级（如IP65）及电气接口是否与设备兼容。联轴型编码器需匹配电机轴尺寸；空心轴或通孔型则需确认穿轴直径与固定螺钉规格，避免强行装配导致壳体变形。

　　2、确保安装面清洁与平整

　　清除电机尾轴、法兰盘或支架上的油污、毛刺和异物。安装平面不平度应≤0.05mm，否则会引起壳体受力不均，导致轴承偏载、寿命缩短甚至光栅盘破裂。

　　3、同轴度与径向跳动严格控制

　　使用百分表检测电机轴与编码器轴的同轴度，偏差应控制在±0.02mm以内。对于弹性联轴器连接，需保证无预紧力状态下自然对中；禁止敲击编码器轴或外壳，以免损坏内部轴承或码盘。

　　4、正确固定与锁紧

　　空心轴编码器应使用原厂配套的柔性夹紧环或扭矩螺钉，按对角顺序均匀拧紧至规定力矩（通常0.5–1.0N·m），防止过紧导致轴变形或过松引起打滑。实心轴编码器需用止动螺丝顶紧键槽，避免旋转松脱。

　　5、接线规范与屏蔽处理

　　按照接线图正确连接电源（通常5V/24VDC）、A/B/Z相信号线及屏蔽层。信号线必须使用双绞屏蔽电缆，屏蔽层单端接地（通常接控制器侧），远离动力线至少30cm，防止变频器或电机干扰造成脉冲丢失。

　　6、安装后功能测试与相位验证

　　通电后用手缓慢转动轴，观察示波器或PLC是否收到清晰、正交的A/B相方波，Z相每圈一个脉冲。通过反转测试验证方向逻辑是否与控制系统一致。若出现丢脉冲、毛刺或相位紊乱，应重新检查对中与接地。
